Escaneo 3D + BIM: La Revolución en Remodelaciones Arquitectónicas con Nubes de Puntos
Cómo Usar Escaneo 3D y BIM para Remodelar: Guía Completa del Proceso As-Built al Gemelo Digital
Imagina estar frente a un edificio histórico de 100 años, con planos desactualizados y la necesidad urgente de una remodelación completa. Este fue el desafío que enfrentó el equipo de arquitectos del Hotel Majestic, hasta que descubrieron el poder transformador del escaneo 3D combinado con BIM.
La creación de planos as-built precisos solía ser un proceso tedioso de mediciones manuales y documentación exhaustiva. Hoy, la tecnología ha revolucionado esta tarea: mediante nubes de puntos generadas por escáneres láser 3D, podemos capturar cada detalle de una estructura existente con precisión milimétrica en cuestión de horas.
https://www.youtube.com/watch?v=1Z3UXfsx3xw
En Foundtech, hemos visto cómo esta combinación de escaneo 3D y modelado BIM está cambiando el juego en la planificación de remodelaciones. Los gemelos digitales resultantes no solo eliminan las conjeturas del proceso, sino que permiten visualizar y planificar modificaciones con una precisión sin precedentes.
¿Pero cómo funciona exactamente esta sinergia entre tecnologías y cuál es la mejor manera de aprovecharla? En esta guía, te mostraremos paso a paso cómo implementar estas herramientas para transformar tus proyectos de remodelación.
El Proceso Completo de Escaneo 3D para Generar Planos As-Built
El levantamiento arquitectónico mediante escáner láser 3D sigue un protocolo estructurado que garantiza la captura completa y precisa de la información espacial. Este proceso se divide en tres fases fundamentales:
Fase 1: Planificación y Captura de Datos
La planificación estratégica determina el éxito del proyecto. Los escáneres láser 3D modernos, pueden capturar hasta 2 millones de puntos por segundo con una precisión de ±1mm a 10 metros de distancia.
Pasos clave de la captura:
– Reconocimiento del sitio y definición de estaciones de escaneo
– Colocación de targets de referencia para registro automático
– Captura sistemática desde múltiples posiciones
– Documentación fotográfica complementaria para texturizado
Fase 2: Procesamiento de la Nube de Puntos
Una vez capturados los datos, el procesamiento convierte la información bruta en un modelo utilizable. El software BIM especializado como Revit, AutoCAD, o soluciones específicas como CloudCompare y ReCap Pro, procesan archivos en formato E57 o RCP.
El procesamiento incluye:
– Registro y alineación de múltiples escaneos
– Limpieza y filtrado de ruido
– Clasificación automática de elementos constructivos
– Generación de secciones y plantas arquitectónicas
Fase 3: Generación de Planos As-Built
Los planos as-built representan el estado real de la construcción, incluyendo todas las modificaciones y desviaciones respecto a los planos originales. La precisión del escaneo láser 3D permite detectar variaciones de hasta 2mm en elementos estructurales.
Descubre nuestros servicios especializados que pueden acelerar tu proyecto de documentación as-built.
Integración de Nubes de Puntos en Modelos BIM para Remodelaciones
La integración efectiva de nubes de puntos en software BIM requiere un flujo de trabajo optimizado que preserve la precisión mientras facilita el modelado 3D. Este proceso transforma datos geométricos brutos en modelos paramétricos inteligentes.
Importación y Configuración en Revit
Revit se ha consolidado como la plataforma líder para integrar nubes de puntos en proyectos de remodelación. El proceso de importación sigue estos pasos:
- Preparación del archivo: Conversión a formato RCP/RCS optimizado
- Configuración de coordenadas: Establecimiento del punto de origen común
- Segmentación inteligente: División por niveles o zonas de trabajo
- Configuración de visualización: Ajuste de densidad y colores para modelado eficiente
Modelado Paramétrico Sobre Nubes de Puntos
El modelado 3D paramétrico permite crear elementos BIM que se ajusten automáticamente a las condiciones existentes. Los arquitectos pueden:
– Generar muros siguiendo las irregularidades detectadas
– Crear familias personalizadas para elementos únicos
– Establecer tolerancias de construcción basadas en datos reales
– Integrar información de facility management para mantenimiento futuro
Un estudio de McKinsey reveló que los proyectos que utilizan esta metodología reducen los errores de construcción en un 40% y aceleran la fase de diseño en un 25%.
Ventajas del Escaneo Láser 3D vs Métodos Tradicionales de Medición
La comparación entre escaneo láser 3D y métodos tradicionales revela diferencias significativas en precisión, tiempo y costo total del proyecto.

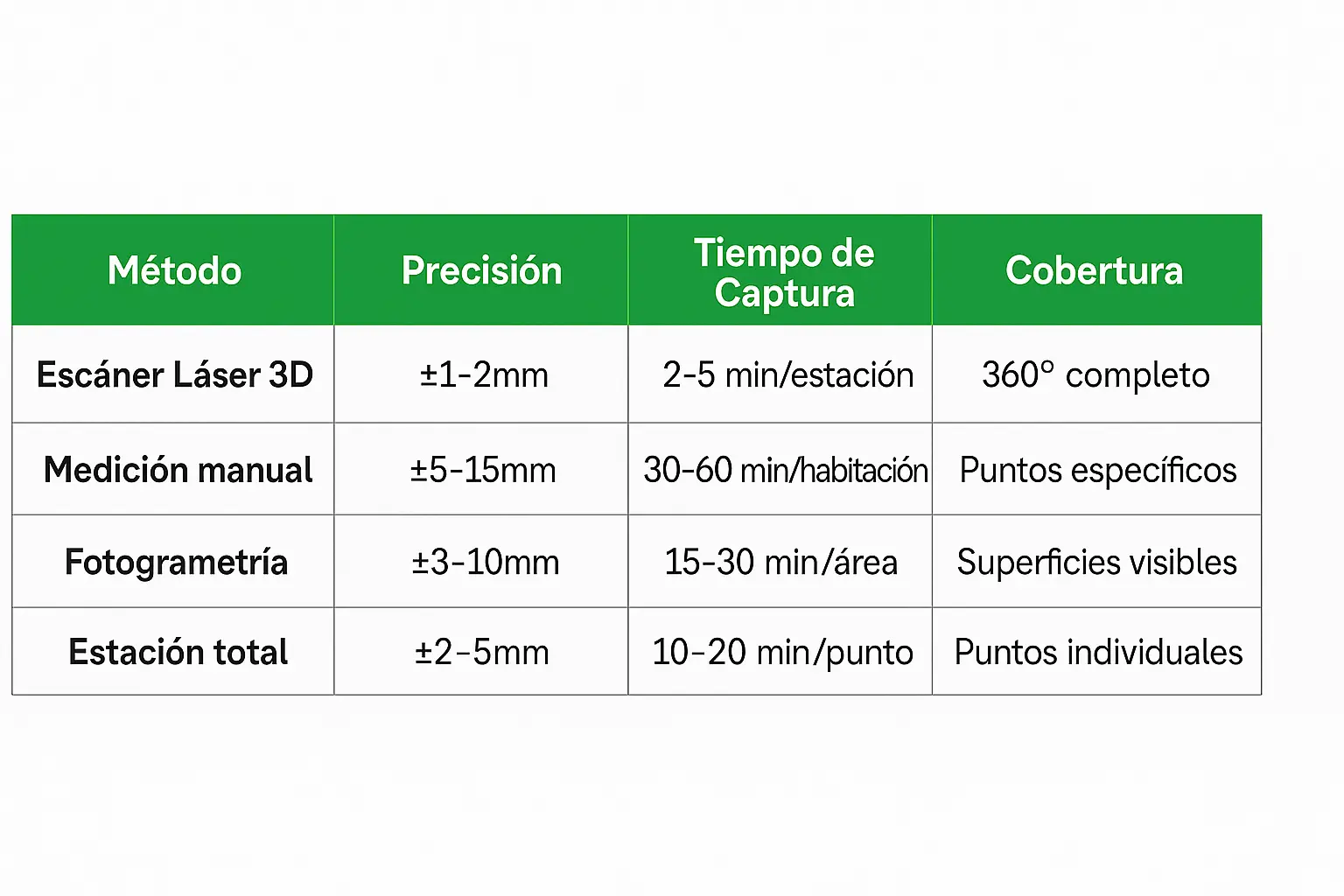

Análisis Comparativo de Precisión
Beneficios Cuantificables del Escaneo 3D
Reducción de tiempo: Los proyectos de levantamiento arquitectónico que tradicionalmente requerían semanas, ahora se completan en días. Un edificio de oficinas de 5,000 m² puede escanearse completamente en 6-8 horas.
Tal vez te interese leer: Levantamiento 3D BIM y Gemelos Digitales: La Nueva Era de la Infraestructura Hospitalaria Inteligente
Precisión mejorada: La captura de millones de puntos elimina la interpolación y estimación, proporcionando una representación exacta de la geometría existente.
Documentación completa: Cada elemento queda registrado, incluyendo instalaciones ocultas, deformaciones estructurales y detalles arquitectónicos complejos.
Reducción de visitas al sitio: La nube de puntos permite realizar mediciones remotas, reduciendo interrupciones en edificios operativos.
Flujo de Trabajo: De la Captura a la Entrega del Modelo BIM
El flujo de trabajo optimizado garantiza la transición eficiente desde la captura de datos hasta la entrega de un gemelo digital completamente funcional.
Etapa 1: Captura y Documentación
La captura sistemática incluye:
– Escaneo láser 3D de alta resolución
– Fotografía HDR para texturizado realista
– Documentación de condiciones ambientales
– Registro de elementos no visibles (instalaciones, estructuras ocultas)
Etapa 2: Procesamiento y Modelado
El procesamiento avanzado transforma datos brutos en información utilizable:
Limpieza de datos: Eliminación de ruido y elementos temporales
Registro automático: Alineación precisa de múltiples escaneos
Clasificación inteligente: Identificación automática de elementos constructivos
Modelado paramétrico: Creación de elementos BIM inteligentes
Etapa 3: Validación y Entrega
La validación asegura la calidad del gemelo digital:
– Verificación dimensional contra tolerancias establecidas
– Comprobación de coherencia geométrica
– Validación de metadatos y propiedades de elementos
– Exportación en formatos estándar (IFC, DWG, RVT)
Conclusión: Transformando el Futuro de las Remodelaciones
La integración de escaneo láser 3D con modelado BIM no solo optimiza el proceso de documentación as-built, sino que marca el inicio de una nueva era en remodelaciones arquitectónicas: más precisas, más rápidas y con menor margen de error.
Gracias a las nubes de puntos, hoy es posible capturar cada detalle físico de una construcción existente con precisión milimétrica, evitando costosas visitas repetidas al sitio y reduciendo drásticamente los tiempos de levantamiento. Al integrarlas con plataformas como Revit, se generan modelos paramétricos inteligentes que permiten no solo planificar sobre lo existente, sino también anticipar problemas, coordinar equipos multidisciplinarios y simular escenarios antes de ejecutar.
Este flujo de trabajo —del escaneo al modelo BIM, y de ahí al gemelo digital— permite a arquitectos, ingenieros y gestores tomar decisiones basadas en datos confiables, adaptarse a condiciones reales del sitio, y entregar remodelaciones de alto impacto con un control total sobre tiempo, costo y calidad.
En Foundtech, creemos que este enfoque no es el futuro: ya es el presente. Si estás considerando una remodelación compleja, actualizar un edificio sin planos actualizados o simplemente digitalizar tu portafolio inmobiliario, el escaneo 3D + BIM es el camino ideal.
